案例說明
低碳鋼種加熱時，空燃比由4.1調升至4.6，藉由燒除鋼胚表面缺陷或研磨痕，降低剝片發生率，減少再製能耗。
設計理念或改善流程

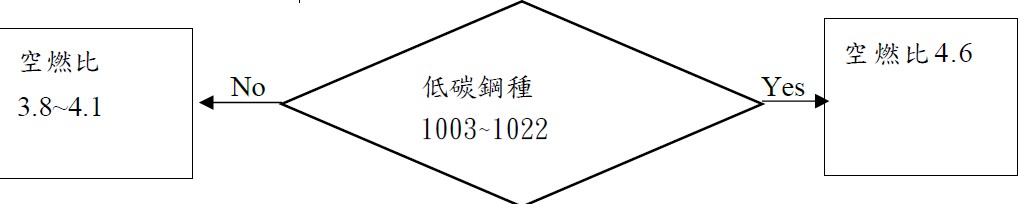

改善前：空燃比設定4.1，提升鋼胚出爐溫度至1,100℃以上。
改善後：提高空燃比設定至4.6，增加胚面氧化鏽皮後度，再由高壓除銹水噴除。
改善效果:改善前低碳鋼種剝片缺陷修剪剔退率約0.4%，改善後修剪剔退率約0.03%。
113年低碳鋼種訂單約199,077萬噸，剝片修剪剔退42.3噸(佐證資料1及2)，年減少修剪剔退量約:199,077噸/年×0.4%-42.3噸=754噸/年,113條鋼二場每噸鋼胚平均耗用焦爐氣=71.97 m3/噸(佐證資料3),年減少耗用焦爐氣=71.97 m3/噸×754噸/年=44,042 m3/年
1.節能量/年：44,042 m3/年x0.42x10-3TOE /m3=16.65 TOE/年
2.減CO2(公噸CO2e/年)：44,042 m3/年x0.7808 x10-3噸/ m3=34.39噸/年
3.經濟效益(仟元/年): 44,042 m3/年x0.005147仟元/ m3=226.68仟元/年
改善後：提高空燃比設定至4.6，增加胚面氧化鏽皮後度，再由高壓除銹水噴除。
改善效果:改善前低碳鋼種剝片缺陷修剪剔退率約0.4%，改善後修剪剔退率約0.03%。
113年低碳鋼種訂單約199,077萬噸，剝片修剪剔退42.3噸(佐證資料1及2)，年減少修剪剔退量約:199,077噸/年×0.4%-42.3噸=754噸/年,113條鋼二場每噸鋼胚平均耗用焦爐氣=71.97 m3/噸(佐證資料3),年減少耗用焦爐氣=71.97 m3/噸×754噸/年=44,042 m3/年
1.節能量/年：44,042 m3/年x0.42x10-3TOE /m3=16.65 TOE/年
2.減CO2(公噸CO2e/年)：44,042 m3/年x0.7808 x10-3噸/ m3=34.39噸/年
3.經濟效益(仟元/年): 44,042 m3/年x0.005147仟元/ m3=226.68仟元/年
