案例說明
更新加熱爐軟硬體設施，已達到節能減碳之目的。
設計理念或改善流程
改善流程 :
1. 精調空燃比使其靠近 4.2: 1，預估可改善燃燒效率、達到節省 焦爐氣用量。
2. 更新加熱爐 焦爐氣 及燃燒空氣在 ZONE1~ZONE8 區域配屬之 FCV 為可精調型式、並縮小其配套管路尺寸。
3. 爐氛控制系統 DCS 更新相應程控。

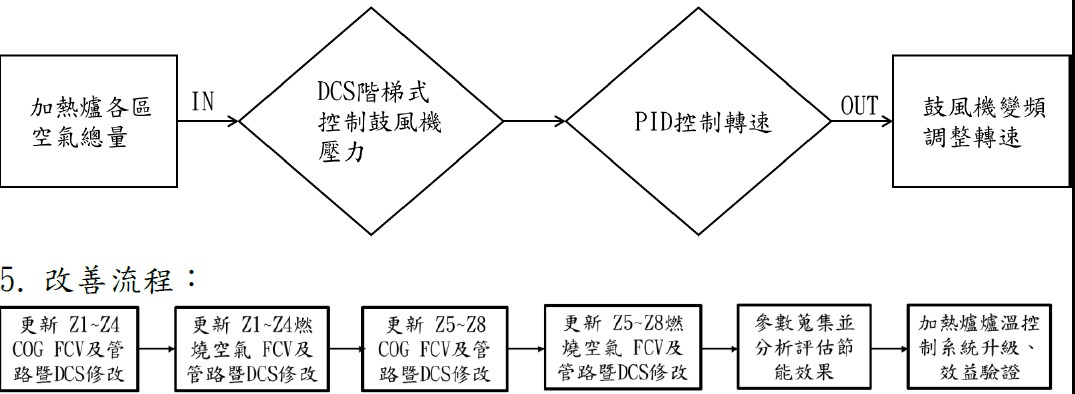

4. 控制流程圖:
1. 溫控效益:
(1) 108.05~109.04 W44 加熱爐每噸大鋼胚 焦爐氣 耗用量: 37.8m3/噸。
(2) 參考條二場績效5%，本案預估節省 2 %。
(3) 112年W441訂單合格量: 1,113,808 噸/年。
(4) 估算節省 焦爐氣 用量: 1,113,808噸 x 37.8 m3/噸 x 2% =842,038.8 m3/年
2. 節省 焦爐氣 費用: (W5 112年羅列焦爐氣成本3.76元/ m3)，842,038.8 m3/年 x 5.74元/ m3=4,833,302 元/年。
3. 減碳量: 842,038.8 m3/年x 0.7808 kg-CO2/ m3/年= 657.46公噸CO2e/年
4. 能源效益: 842,038.8 m3/年×0.42 TOE/m3×10-3=353.66 TOE/年

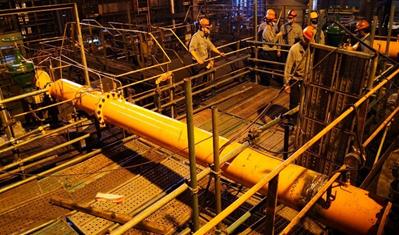

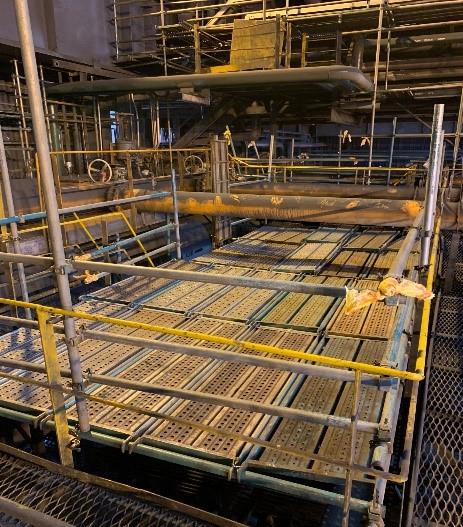

更新前加熱爐燃燒空氣之 FCV 更新後加熱爐燃燒空氣之 FCV
